FeRAM制造技术的创新:通过溅射法沉积PZT铁电薄膜

想用溅射法沉积PZT铁电薄膜,那就打造量产设备!

FeRAM是一种用于数据存储的非易失性存储器,因其特性得到了广泛应用。在FeRAM的制造过程中,PZT铁电薄膜的沉积是关键工艺之一。接下来,让我们结合FeRAM的发展历史,探讨PZT铁电薄膜沉积的技术创新。

FeRAM生产过程的概要

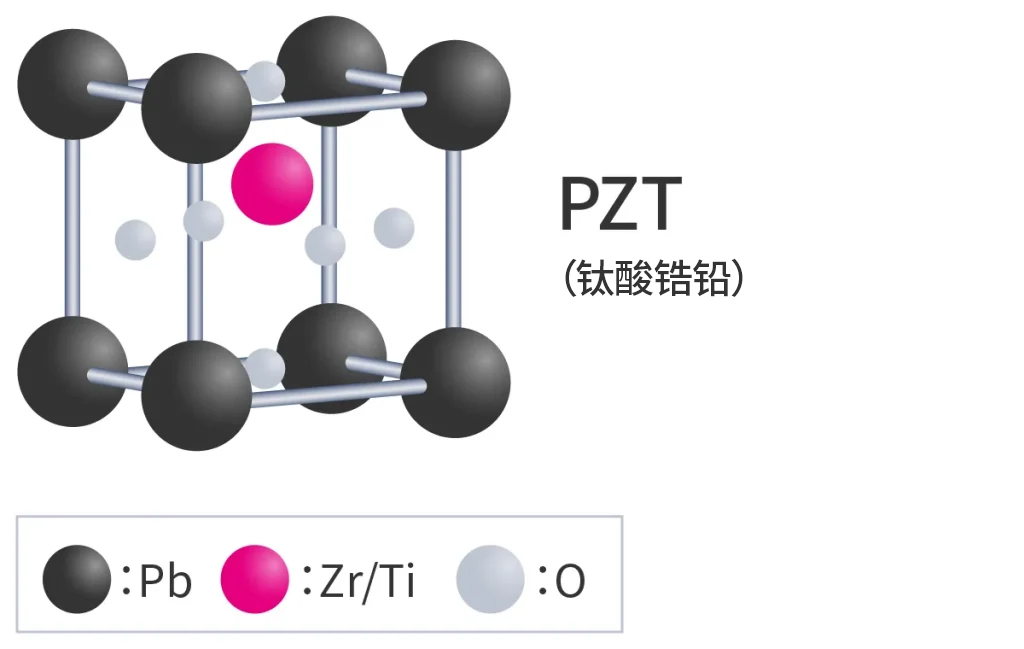

FeRAM生产工艺概要:上下电极夹持PZT铁电薄膜的结构

FeRAM(1)具有上下电极夹持PZT(2)铁电薄膜的结构。通过这种结构,FeRAM能够实现高数据保存能力以及高速的数据写入和读取。

(1) FeRAM:Ferroelectric Random Access Memory铁电随机存取存储器
(2) PZT:lead zirconate titanate钛酸锆铅

1999年FeRAM大规模量产面临的课题

随着FeRAM的大规模量产进展,PZT铁电薄膜的成膜方法备受关注。当时,溶胶-凝胶法(3)是常用的成膜技术,但为了提高量产效率,业界开始探索采用溅射法(4)。

(3) 溶胶-凝胶法:溶胶-凝胶法是一种化学湿法(液相法),通过从溶胶状态(液体中分散的胶体粒子)转变为凝胶状态(连续的固体网状结构)来形成薄膜的方法。

(4) 溅射法:溅射法是一种物理气相沉积法(PVD:Physical Vapor Deposition),通过在真空中利用等离子体轰击靶材(即所需成膜的材料),使其原子或分子溅射到基板上,形成薄膜。由于PZT靶材是绝缘材料,溅射时并非使用常见的直流(DC)等离子体,而是采用高频(RF)等离子体。

量产设备的开发故事

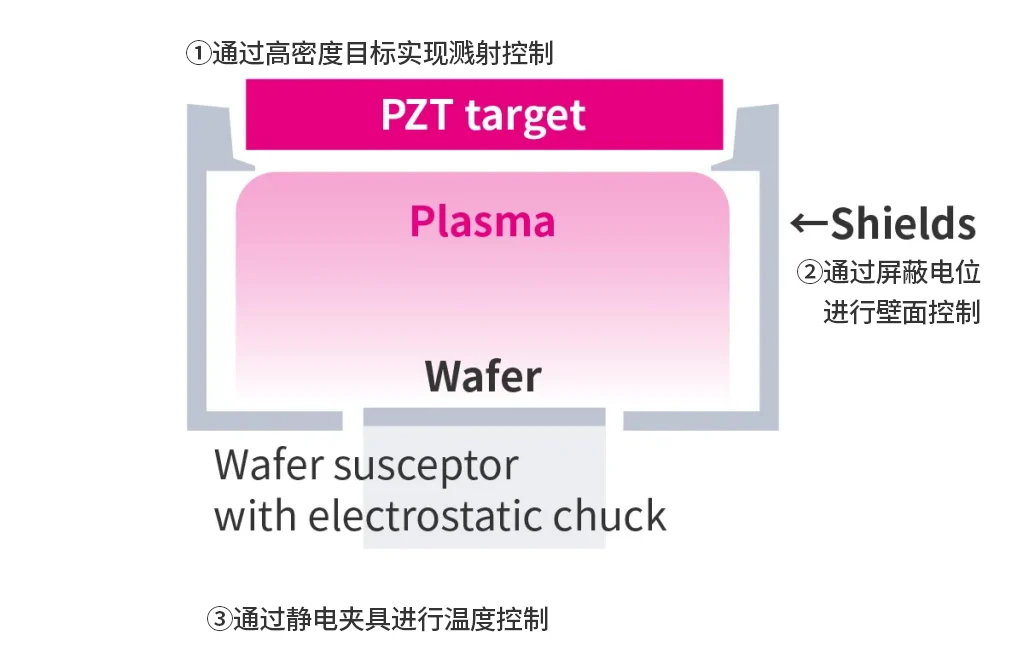

当时的溅射法在PZT膜组成的控制上存在困难,同时等离子体的稳定性也是一大挑战。为此,通过与设备制造商(ULVAC)的共同开发,成功研发出了一种能够实现等离子体稳定和膜组成控制的量产设备。这一突破是通过以下三个要素实现的(5)(6)(7):①通过高密度靶材实现溅射控制,②通过屏蔽电位进行壁面控制,③通过静电夹具进行温度控制。

在这些开发过程中,我公司的工程师们深入理解了设备的内部结构,并为技术创新做出了贡献。

PZT铁电薄膜溅射量产设备的开发

(5)  K.Suu, T.Masuda, Y.Nishioka and N.Tani, “Process Stability Control of Pb(Zr,Ti)03 Ferroelectric Thin Film Sputtering for FRAM Application”,  Proceedings of the Eleventh IEEE International Symposium on Applications of Ferroelectrics, pp.19-22, 1998.

(6) Koukou Suu, Akira Osawa, Yutaka Nishioka and Noriaki Tani, “Stability Control of Composition of RF-Sputtered Pb(Zr, Ti)O3 Ferroelectric Thin Film”, Jpn.J.Appl.Phys. Vol.36, pp.5789-5792, 1997.

(7) K. Hidaka, S. Hashiguchi, S. Nagayama and P. Kim, “Properties of high-density (Pb, La) (Zr, Ti) O3 ceramics for sputtering target”, Vacuum Vol.59, pp.451-458, 2000.

设备的成果与对今日的影响

通过量产设备的开发,PZT的膜组成得到了更好的控制,从而实现了FeRAM品质的提升。此外,在这一过程中积累的技术,至今在FeRAM的制造中仍发挥着重要作用。

我公司的工程师深入理解设备的内部结构,并积极参与量产设备的开发。这种态度已经成为公司文化的一部分,如今公司的工程师们依然能够全面把握包括设备在内的制造过程,并积极致力于问题的解决。这种态度成为了FeRAM制造技术创新的动力。

总结

FeRAM的制造过程充满了技术创新和挑战。基于过去的成就,未来将期待进一步的发展。我们将继续传承技术给年轻工程师,开拓FeRAM的未来。
